一、設備背景資料介紹

    立磨是水泥生產必不可少的設備，其特點：1）、轉速低 2）、載荷大3）、結構復雜4）、干擾信號多5）、檢修困難6）、維修成本高 7）、單機設備、連續運行8）、軸承座在減速機箱體內，離線設備檢測軸承及齒輪故障難。

    為了實現立磨減速機狀態的監測、預警和準備診斷故障，在減速機軸承座上安裝沖擊脈沖及振動傳感器，利用監控模塊采集數據上傳到服務器，通過服務器安裝的網絡化診斷軟件實時監控其運行狀態。

    對于立式磨減速機系統設備，由于不能提前預知設備軸承部件的運行狀態，往往會突發軸承故障或進一步引發設備故障而停機（比如：齒輪的損壞），為能保證設備正常運轉，通過在立磨減速機上安裝雙T傳感器、振動傳感器，采集立磨減速機實時的信號，上傳到在線監控系統，進行分析、診斷，以便提前3-6個月能夠預知設備部件的輕微劣化狀態，明確設備故障原因，給我們的維檢修工作提供指導，并根據生產情況計劃安排維修時間，盡可能避免設備突然故障停機影響。

二、診斷采用的檢測設備和技術介紹

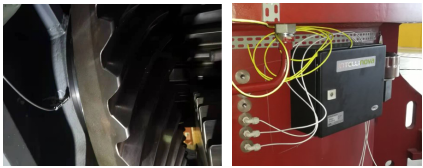

采用INS12C緊湊型在線監控系統，在設備內部預埋傳感器

采用測試技術

自有的高清沖擊脈沖技術，齒輪圈診斷技術，高清振動分析技術。

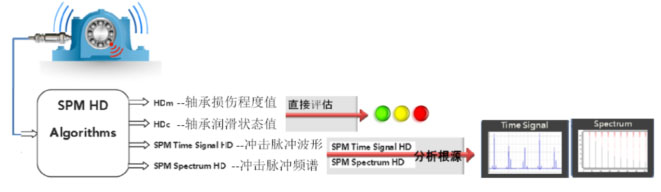

自有的SPMHD 滾動軸承監測技術

    SPMHD 沖擊脈沖軸承監測技術是狀態監測X域革命性的新成就，它突破了轉速邊界，能測量貫穿1-20000RPM 轉速范圍的軸承狀態；SPMHD 能夠?qū)⑵谕@得的軸承信號從復雜的背景噪聲中區分出來，經提取和增強，從而得到一個清晰的一覽無疑的軸承狀態信息。采用SPMHD 測量，可獲得軸承狀態值HDm/HDc、HD 時域波形（SPM Time Signal HD）和HD 頻譜（SPM Spectrum HD）

  采用SPMHD 軸承監測技術，軸承的全壽命狀態都將清晰地展現出來，包括：損傷程度、潤滑、損傷部位等，讓我們了如指掌，還能夠?qū)崿F(xiàn)軸承故障預警期平均能達6 個月以上。因此，SPMHD 技術是非常有效和的，很好背得起“性維修”的美名！

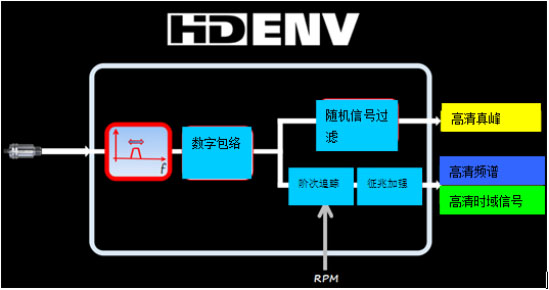

高清振動包絡HD ENV

HD ENV是SPM公司較新技術，采用高清振動包絡技術，對傳感器采集的信號采用數字包絡技術，同時引入轉速，利用階次追蹤技術，結合征兆加強器，過濾掉一些隨機信號，得出智能評估的高 *** 峰值以及高清頻譜、高清時域信號，更早的發現故障。

振動監測技術主要分析功能

1） 振動量顯示及趨勢圖

2） 帶自動征兆的頻譜分析，征兆趨勢分析

3） 多重頻帶報警

4） 智能專家分析系統EVAM

5） 智能延時報警

6）時間同步平均

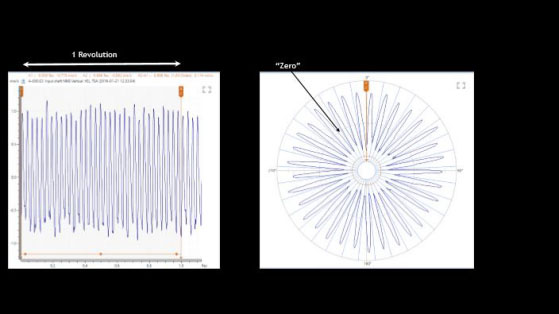

7）圓坐標

我們在進行頻譜分析時域波形分析時，我們接觸到的都是直角坐標系表現出來的圖形。現在在我們改變一下坐標系。我們在采樣時，采用轉速傳感器來進行采集相位界定。沒轉一圈，我們采集一次完整信號，再轉一圈，再采集一次完整信號，這時，我們將一轉時間和對應的轉動角度聯系起來，形成一一對應關系，這樣我們就可以將直角坐標圖形轉變?yōu)閳A坐標圖形。

三、診斷和分析過程

問題測點位置：齒輪箱輸入軸近電機端

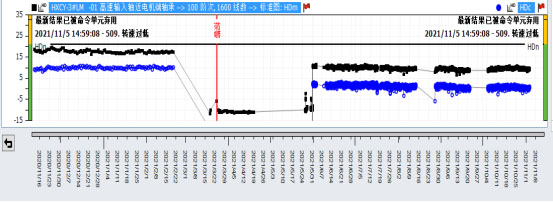

診斷分析過程：高速輸入軸近電機端沖擊脈沖趨勢，整體平穩

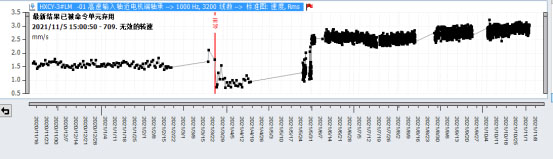

振動速度趨勢，6月后持續上升，上升明顯

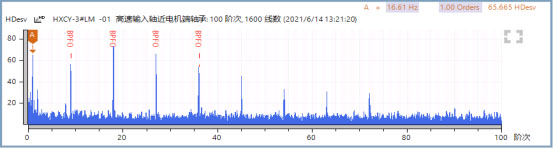

6月沖擊脈沖頻譜，外環故障特征諧波明顯，但數值不高，為早期故障

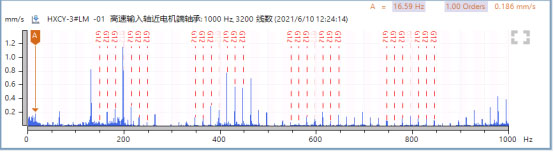

6月振動頻譜，齒輪嚙合頻率明顯，且邊帶突出，齒輪損傷

圓坐標，受力不均勻，齒輪存在損傷

四、診斷結論

1、軸承存在外環早期損傷。

2、傘齒存在損傷。

五、驗證和改進建議

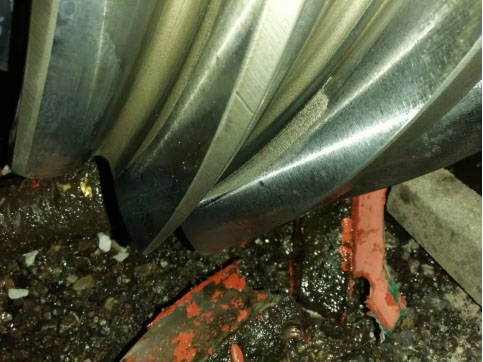

設備后停機維修，傘齒存在損傷，軸承外環存在輕微損傷未更換。
