一、AT33用處

在不離開車輛的情況下測試電機。故障診斷可疑的電機，并立即知道問題是否在定子，轉子，或連接。儀器可以單自使用，也可以與軟件一起使用，這使您能夠看到來自測試的所有基礎數據。（線上訂購優惠熱線：400-8919-918）

[ZTK-IID-2-C-END]

1.靜態測試

500V與1000V兆歐測試，讀數較高999Mohm

2.動態測試

如靜態測試需要進一步評估，或無可用基線，則應進行動態測試。
可測電動汽車、混合動力車用的永磁電機、電動機。收集定子與轉子特征曲線與其它故障數據，進行智能評估。

二、配件與案例

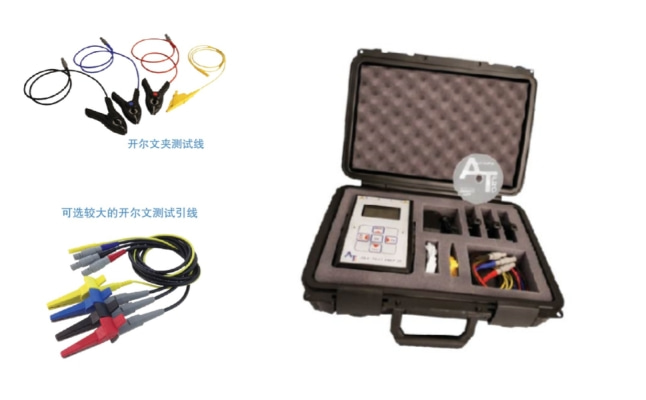

1.產品配件

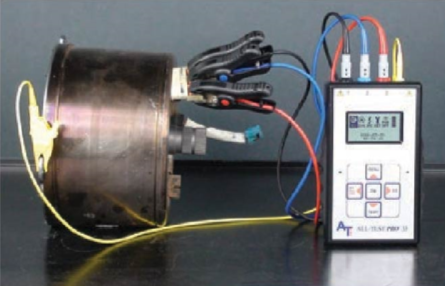

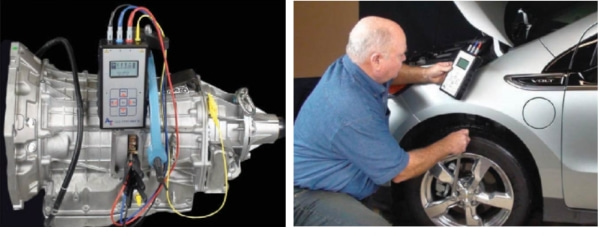

2.具體應用

三、產品參數

【測試頻率】

50,100,200.400,800Hz

【測試值靜態/參考值靜態】

0.01-10000±1%,（無量綱計算值）

【定子測試動態】

可重復性士1%,(測量數據和計算偏差）

【轉子測試動態】

可重復性±2%,（測量數據和計算偏差）

【電阻】

0.01-999Ω測量范圍

0.01-99.92 ±1%,較大分辨率：0.01mΩ

100Ω-500Ω ±1.5%,顯示為整數

501Ω-999Ω±2.5%,顯示為整數

相間的相對準確度±0.1%真正的4線開爾文測量

（補償電壓）

損耗因子-DF（機座—定子）

1- *** 測量范圍（以百分比表示）

1-10%土0.5(C=10-1000nF)

10-30%±1.0

(此特性是基于電池操作和USB未連接到PC)

電容（機架一定子）

2-2000nF測量范圍

10-2000nF±5%

(這是基于電池操作和USB不連接到PC)

【電感】

1-999mH 測量范圍@100Hz

1-200mH ±2%,所有其他值 ±3%

【絕緣電阻】

0-999MΩ @1000V,0-500MΩ @500V

1-100MΩ ±3%,所有其他值±5%

【外殼】

材料一聚碳酸酯，UL94-V2

【安全性】

根據IEC61010-1cat.lll 1000V

【連接】

3x電機輸入/輸出線

4針推拉式連接器，高壓輸出安全插座

PC通訊-USB類型B連接器

充電器輸入-2.5mm直徑中心銷直流插口

【顯示】

液晶顯示器，單色128x64像素(3.1英寸)觀看面積=69X36.5毫米，白色LED背光電池2個鋰離子電池，≥2100mAH容量

【儲存溫度】

20°Cto+60°C(-4Fto+140°F)

操作溫度

10°Cto+50°C(+14°Fto+122°F)

【濕度】

0-80%相對濕度，不凝結

電磁兼容性

EN61000-6-4（放射）

EN61000-6-2（抗擾性）

【儀器規格】

尺寸：126x218×51毫米(5寸x8.6寸x2)(WxLxH)

(基本外殼尺寸，無小突起)

重量：0.7kg(1.5b.)

【配件】（包括）

3x開爾文夾測試線和推拉連接器

1x測試引線，4毫米安全插頭和MC“海豚”夾充電適配器，通用輸入類型100-240VAC,輸出9VDC@1.7A

硬質包裝箱及用戶手冊

【配件不包括】

用于進一步分析的AT33軟件，1USB線1m

儀器和測試引線軟攜帶袋

【質保】

1年有限質保；可選2年可校準
