藍精靈應用案例

1.案例題目：采用軸承測試儀藍精靈實施設備故障早期預警應用案例

2.技術應用范圍：通過使用軸承測試儀藍精靈對設備進行沖擊脈沖巡檢監測，更早的發現設備隱患，以準確了解設備狀態，實施有計劃的預知維修，進一步提高設備運行的性，為合理安排設備維修和優化備件提供有力保障藍精靈是一種以經過良好證明的SPM技術為基礎的沖擊脈沖測量?jī)x器，可以簡單快速的鑒定軸承故障。儀器內部有內置的微處理器用來分析處理從各種型號球軸承和滾柱軸承獲得的沖擊脈沖信號，并顯示軸承運行狀態的評估信息。

3.使用產品及型號：藍精靈BC200

4.客戶方設備主要問題: 設備只進行簡單的振動、溫度巡檢等，不能發現設備的早期故障，發現異常也不能確定軸承是否有損傷，潤滑是否良好。

一、西馬力解決方案：

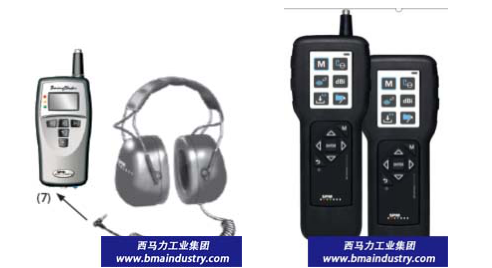

    藍精靈通過電池供電，專門設計為在惡劣的工業環境中使用。顯示界面（4）給出軸承狀態的直接讀數，同時在狀態指示燈（3）上以綠-黃-紅三種顏色顯示軸承狀態評估結果。

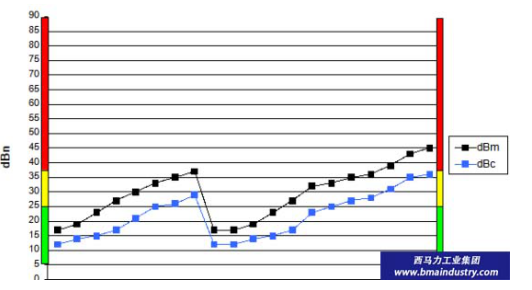

沖擊脈沖傳感器探頭為內置探頭，各種其他型號SPM沖擊脈沖傳感器也可以通過傳感器連接口（8）連接并使用。dBi值為儀器內部程序生成，按測量鍵（8）開始進行測量，正確的狀態測量讀數將在顯示界面（4）上以地毯值“dBc”和較大值“dBm”顯示出來，同時狀態指示器（3）以綠-黃-紅顏色指示軸承評估狀態。

    藍精靈也可以通過紅外傳感器（2）測量設備的表面溫度，通過耳機使用聽診器功能探測設備的不規則的聲音。

    內部或者外部探頭測量時均可以聽聲音。

二、以下是不同設備的現場應用照片

三、技術說明

軸承監測是整個減速機系統的重中之重，軸承的設計強度遠低于齒輪，從而確保一旦故障發生，軸承先于齒輪受損，因此軸承故障的早期預警尤其關鍵，否則一旦軸承故障達到晚期，齒輪將不可避免地遭受損傷，導致不可挽回的損失。

軸承故障為：多種外因?qū)е碌钠邳c(diǎn)蝕、磨損，以及軸承自身的安裝不正、潤滑不良等導致的軸承失效。

由于軸承損傷為瞬態信號，早期沖擊能量還不到設備整體振動的1%，同時即使是“高速軸”的轉速也很低，常規振動傳感器無法捕捉到?jīng)_擊，即使采用包絡技術也只能發現晚期故障，無法做到早期預警。

有效的監測控制了潛在故障隱患，防止減少了意外停 機事故；改善提高了維修工作的計劃性，實現預知性維修。
