一、企業與設備概況：

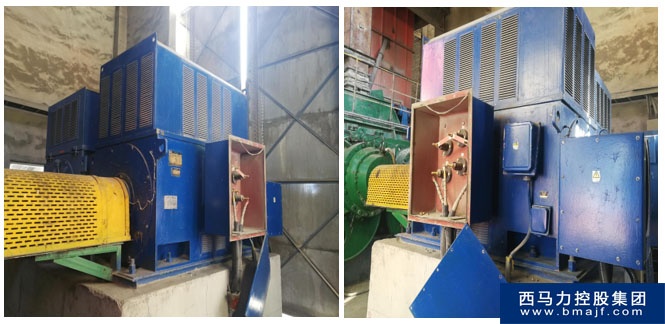

甘肅某水泥廠輥壓機是企業的重要設備，輥壓機電機的安全運行關系到整個生產線的安全運行。設備圖片如下：

現場電機型號：

電機類型：交流 500KW 電機

電壓：10000V       電流：40A 功率：500KW 轉速：739.9RPM 頻率：50HZ

二、推薦西馬力控股集團電機數據采集與智能分析儀：

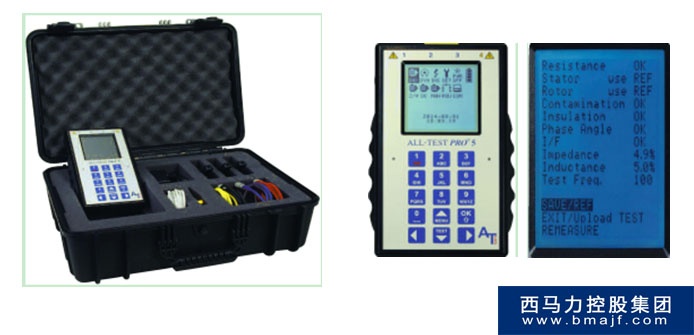

電機數據采集與智能分析儀（加強型AT7P）

電機電路分析技術（MCA）

對電機電路進行快速評估。以一種非破壞性的檢測辦法，評估電機控制單元或者電機本身的健康狀況。實時顯示定轉子，接線， 污染，絕緣狀態信息.

動態定轉子特征曲線

用于對定子和鼠籠型轉子健康狀況進行評估。在電機入廠使用前進行完整的檢測。

靜態測試值（TVS）

TVS值是通過對三相電機靜態檢測計算出來的，作為電機健康指數參考值，電機定轉子的故障會使TVS值發生變化。

三、客戶方設備主要問題:

不能隨時知道電機的健康狀況和壽命評估。

四、西馬力解決方案：

五、產品使用體驗

    客戶通過對西馬力電機數據采集與智能分析系統的使用。評價是著這樣的“西馬力電機數據采集與智能分析系統，在分析數據的時候不需要電機解體，在幾分鐘內就能檢測出電機的潛在故障。通過軟件還能做出一個健康評估，這
對設備管理提供很好的技術支持！

結果分析：

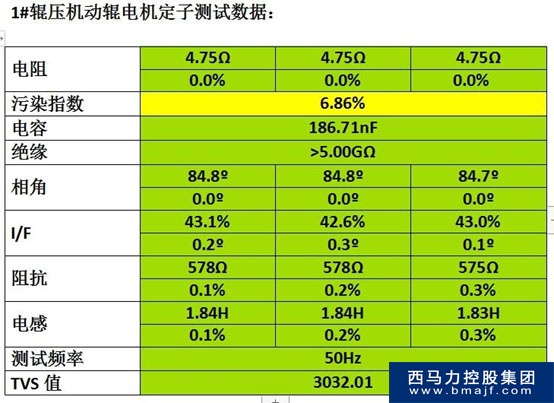

 1.電機定子繞組

（1）三相直阻測試值偏差在標準范圍內，指示三相直阻平衡；

（2）繞組污染指數超過標準范圍（標準值為 6），指示定子繞組內部存在污染情況，建議在停機檢修時進行清灰處理；

（3）繞組絕緣值為 5.00GΩ，無絕緣接地現象；

（4）三相相角與 I/F 值的偏差值均在標準范圍內，指示繞組無匝間、線間或相間短路現象。

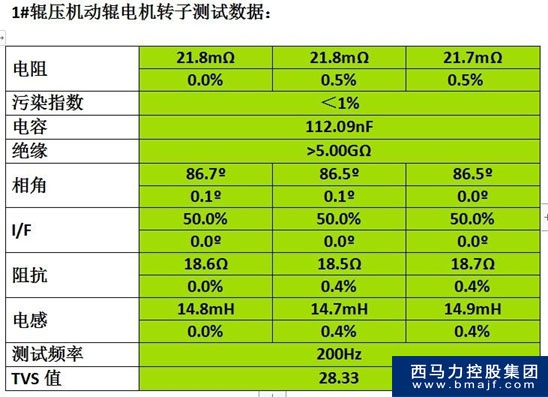

2、電機轉子繞組

（1）、三相直阻測試值偏差在標準范圍內，指示三相直阻平衡；

（2）、繞組污染指數在標準范圍內，指示繞組污染狀況良好；

（3）、繞組絕緣值為 5.00GΩ，無絕緣接地現象；

（4）、三相相角與 I/F 值的偏差值均在標準范圍內，指示繞組無匝間、線間或相間短路現象。

綜上所述，該電機定子繞組內部存在污染指數超標。電機數據采集與智能分析儀（ATP）,不解體靜態診斷電機故障，方便快捷評估電機健康狀況，該儀器得到用戶的認可和好評。
