設備名稱： 風機、減速箱和泵

監測類型：沖擊脈沖和振動監測

1. 概述

采用西馬力SPM手持儀器在風機、減速箱、泵等設備進行狀態監測。

本次測試中采用了SPM應用的沖擊脈沖技術和振動測試手段，分別測量了10臺設備的1-2個點。

其中SPM沖擊脈沖技術主要針對檢測設備的軸系問題，尤其是軸承的早期故障問題；

2. 基本信息

數據獲取： 1、鉆石

一、 測量結果分析

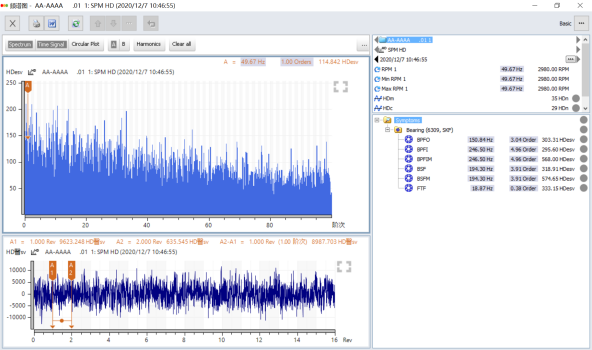

1.100C3油站蒸汽小透平

癥狀：軸承潤滑不好

嚴重程度：一般

處理建議：

Hdm值35且沖擊值均勻應為軸承均勻磨損所致無需更換（-19-21為綠色良好）。

Hdc值29 是軸承潤滑油的問題，更換或化驗（-19-21為綠色良好）

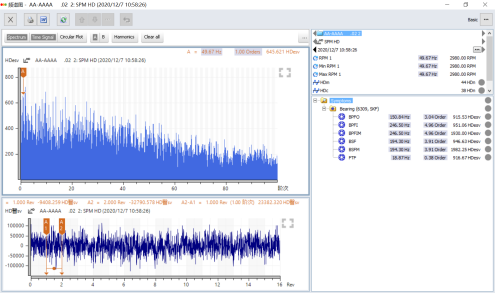

2.100C2油站蒸汽小透平

癥狀：軸承潤滑不好

嚴重程度：中度

處理建議：

Hdm值44且沖擊值均勻應為軸承均勻磨損所致無需更換（-19-21為綠色良好）。

Hdc值38是軸承潤滑油的問題，更換或化驗（-19-21為綠色良好）.

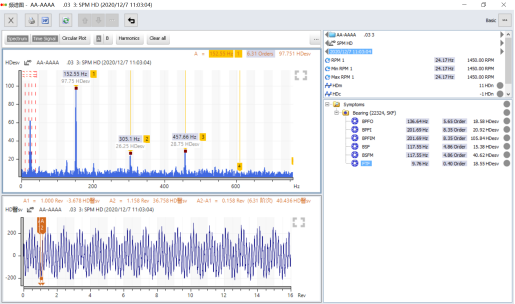

3、75T鍋爐風機

癥狀：152.55信號

嚴重程度：無

處理建議：懷疑152.55Hz信號為風機扇葉的轉頻信號，有平衡差的問題

Hdm值軸承損傷11良好（-19-21為綠色良好）

Hdc值軸承潤滑-1良好 （-19-21為綠色良好）

4、300P01B齒速箱

1.輸出軸

癥狀：軸承良好，齒輪嚙合基本可以

嚴重程度：無

處理建議：無

軸承和潤滑良好

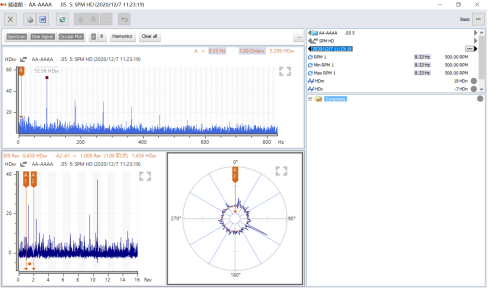

2 中間軸

癥狀：齒輪個別齒受力大有磨損

嚴重程度：一般

處理建議：注意觀察圓坐標高點齒變化，不斷增大趨勢時需擇機檢查。

Hdm值軸承損傷19良好（-19-21為綠色良好）

Hdc值軸承潤滑-7良好 （-19-21為綠色良好）

5、300P01C齒速箱

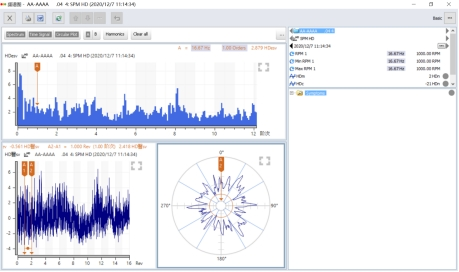

1.輸出軸

癥狀：軸承良好，齒輪嚙合基本可以

嚴重程度：無

處理建議：如圓坐標個別位置擴大說明齒的磨損問題

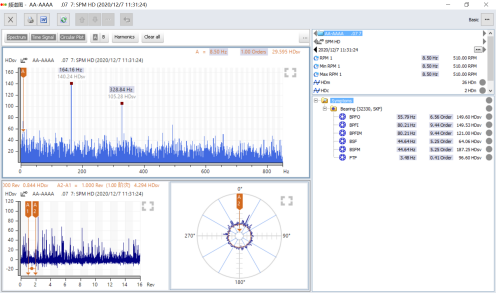

2 中間軸

癥狀：164.16Hz信號

嚴重程度：輕微

處理建議：判斷此軸齒數21，164.16Hz信號應為齒輪嚙合頻率，齒輪嚙合注意觀察，嚙合頻率幅值高造成軸承磨損也加劇伴有溫度升高。
